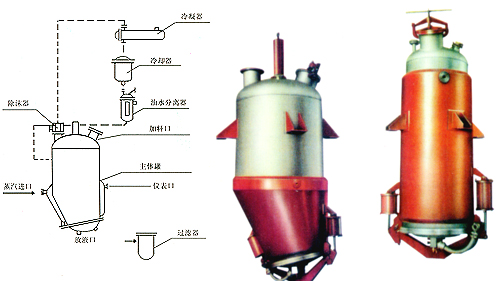

TQ系列多功能提取罐
產品概述
本設備可以用于中藥、食品、化工行業的常壓、水煎、濕浸、熱回流、強制循環滲透、芳香油提取及有機溶媒回收等多種工藝操作。具有效率高，操作方便等優點。機組裝置選材優良，應用于制藥、食品、化工等行業揮發油的提取。
技術參數
本設備可以用于中藥、食品、化工行業的常壓、水煎、濕浸、熱回流、強制循環滲透、芳香油提取及有機溶媒回收等多種工藝操作。具有效率高，操作方便等優點。機組裝置選材優良，應用于制藥、食品、化工等行業揮發油的提取。
技術參數
| 0.5 | 1.0 | 2.0 | 3.0 | 6.0 | |
| 全容積（L） | 500 | 1200 | 2500 | 1200 | 1200 |
| 罐內設計壓力（MPa） | 0.09 | ||||
| 夾套內設計壓力（MPa） | 0.3 | ||||
| 罐內允許真空度（MPa） | 60 | ||||
| 壓縮空氣壓力（MPa） | 0.6-0.7 | ||||
| 投斜門直徑（mm） | 300 | 300 | 400 | 300 | 300 |
| 加熱面積（M²） | 2.4 | 3.1 | 4.2 | 3.1 | 3.1 |
| 冷凝面積（M²） | 3 | 5 | 5 | 5 | 5 |
| 冷卻面積（M²） | 1 | 1 | 1 | 1 | 1 |
| 過濾面積（M²） | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
| 設備重量（kg） | 1000 | 1500 | 1800 | 1500 | 1500 |
| 外形尺寸（mm） | φ1400×φ2300 | φ1700×φ2900 | φ1800×φ3700 | φ1700×φ2900 | φ1700×φ2900 |
| 能耗（kg/h） | 200 | 245 | 325 | 245 | |
