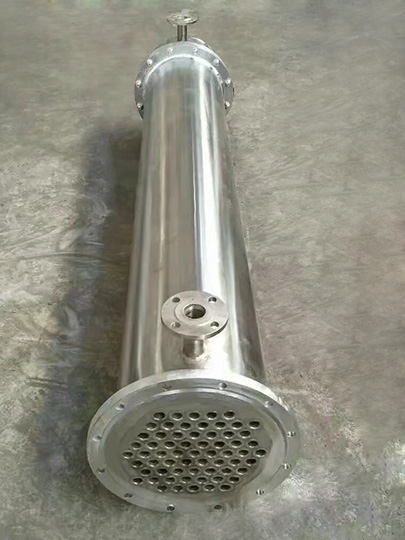

列管換熱器
 |
 |
 |
 |
列管換熱器主要分為管板式換熱器，填料涵式換熱器；又可分為固定管板式換熱器，浮頭式換熱器，U型管換熱器。
列管換熱器，是一種通用的標準換熱設備，它具有結構簡單，堅固耐用，造價低廉，用材廣，清洗方便，適應性強等優點，應用廣。
管殼式換熱器根據結構特點分為以下幾種：
固定管板式換熱器：固定管板式換熱器兩端的管板與殼體連在一起，這類換熱器結構簡單，價格低廉，但管外清洗困難，宜處理兩流體溫差小于50℃且殼方流體較清潔及不易結垢的物料。帶有膨脹節的固定管板式換熱器，其膨脹節的彈性變形可減小溫差應力，這種補償方法適用于兩流體溫差小于70℃且殼方流體壓強不高于600Kpa的情況。
浮頭式換熱器：浮頭式換熱器的管板有一個不與外殼連接，該端被稱為浮頭，管束連同浮頭可以自由伸縮，而與外殼的膨脹無關。浮頭式換熱器的管束可以拉出，便于清洗和檢修，適用于兩流體溫差較大的各種物料的換熱，應用普遍，但結構復雜，造價高。
填料涵式換熱器：填料涵式換熱器管束一端可以自由膨脹，與浮頭式換熱器相比，結構簡單，造價低，但殼程流體有外漏的可能性，因此殼程不能處理易燃，易爆的流體。
U型管換熱器：U型管換熱器的管子兩端固定在同一管板上，管子兩端可以自由伸縮，與其他管子機殼體無關。這種換熱器結構比較簡單，重量輕，適用于高溫高壓場合，但管內清洗比較困難且管板利用率差。
